海信PHILIPS高清机芯彩电枕形失真

征峰电子

　　


登录/注册后可看大图

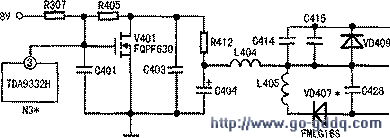

　　首先检查主板上的枕校输出电路，发现调制二极管VD407(FMLG16S)已击穿(见图)，更换后开机，VD407再次击穿。检查输出电路的其他元件，未发现异常，怀疑枕校激励输出信号异常。该信号是从数字板上N3(TDA9332H)的③脚输出的，用示波器测量该引脚无枕校信号输出，再测对地阻值，黑表笔接地时为2kΩ，红表笔接地时为3kΩ，阻值明显偏小，说明TDA9332
　　首先检查主板上的枕校输出电路，发现调制二极管VD407(FMLG16S)已击穿(见图)，更换后开机，VD407再次击穿。检查输出电路的其他元件，未发现异常，怀疑
枕校激励输出信号异常。该信号是从数字板上N3(TDA9332H)的③脚输出的，用示波器测量该引脚无枕校信号输出，再测对地阻值，黑表笔接地时为2kΩ，红表笔接地时为3kΩ，阻值明显偏小，说明TDA9332H内部有短路现象。更换TDA9332H后，测量对地阻值恢复正常，再更换VD707后开机，故障排除。
　　枕形失真为该机芯的常见故障。根据维修经验，此故障多为数字板上的TDA9332H内部损坏引起，同时也会造成VD407击穿。为减少维修成本，建议遇到此故障时一定要先判断一下TDA9322H是否损坏，具体方法是测量一下其③脚的对地阻值。正常情况下，当红表笔接地时阻值应在50kΩ以上，而黑表笔接地时阻值也有8kΩ左右，故障机则以上两个阻值数据比较接近，而且均偏小，此时应该果断更换TDA9332H。当然，对于枕形失真故障，除了TDA9332H及VD407损坏外，也有发现枕校管V401(FQPF630)损坏的。
